『液晶保護パネルfor携帯FC作成キット』を作りました

同人サークルLITTLE SOUNDさんが頒布している『携帯FC作成キット』に使える液晶保護パネルを作成しました。

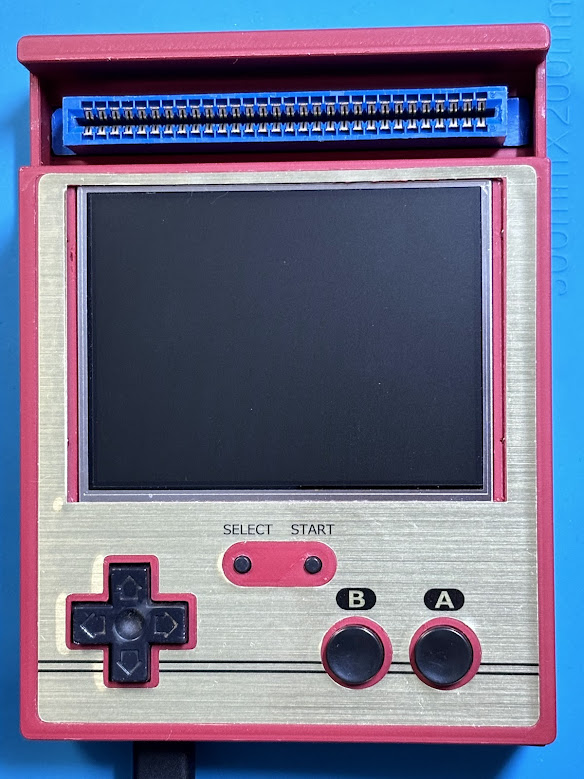

『携帯FC作成キット』はファミコン実機の基板を使って携帯型ゲーム機を作るためのキットで、１月末の再販時に購入して組み立てました。

リンク：携帯FC作成キットを組み立てました（2/22更新）

キットの説明書には液晶保護パネルは取付時に使用する液晶モニタのケースから取り外して規定サイズにカットして使用すると書かれています。

その工程が難しくキレイに作ることが出来なかったので上記の記事では透明アクリルのカットを業者依頼した物を使用しています。

透明アクリルをカットしただけだと、液晶モニタの外周部分といった本来見えなくても良い部分が当然見えてしまうのでこの部分を隠すプリントができないか探していた所、アクリルキーホルダーなどを製造しているメーカーさんで対応可能とのことで、製造してみることにしました。

液晶保護パネル：表面

黒い面が『携帯FC作成キット』に取り付ける時には「表面」となります。
液晶モニタの表示領域外など完成時に見えなくて良い部分を黒枠で隠してくれます。

ファミコンの画像を本来表示するブラウン管テレビでは「見えないはず」の部分が液晶モニタだと全部見えているのが気になったことがあると思います。

例えば画面の端っこでゲームに関係ない点や線が点滅していたり、縦スクロールのシューティングゲームで、画面の一番上にゲームのスクロールと関係ない背景のようなものが見えているものです。

このアクリルの黒枠部分で少しだけ画面表示領域も隠すようにしているので、そういった「見えなくて良いもの」を少しだけ隠すようにしています。

※ゲームタイトルによって画面端の使い方が違うため、完全に隠すようにはしていません。

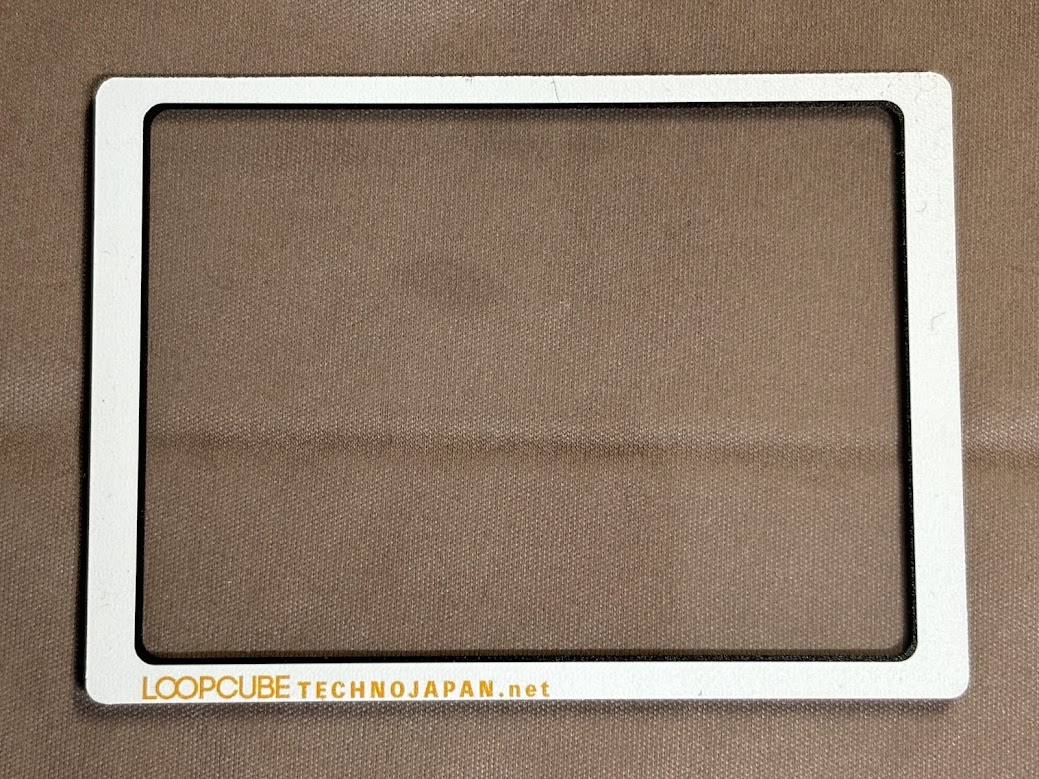

液晶保護パネル：裏面

白い面は『携帯FC作成キット』に取り付ける時には「裏面」となります。

上下が分かりやすいようにサークルロゴをプリントしていますので、『携帯FC作成キット』に取り付ける時は文字の上下を確認してから取り付けてください。

リバーシブルとして白い面を上にして『携帯FC作成キット』に取り付けることも可能です。

ただし、白い面からアクリルにインクを乗せている為、強い力でこすったりすると色が剥がれ落ちる可能性がありますので白い面を上にするのは「可能だけど非推奨」となっています。

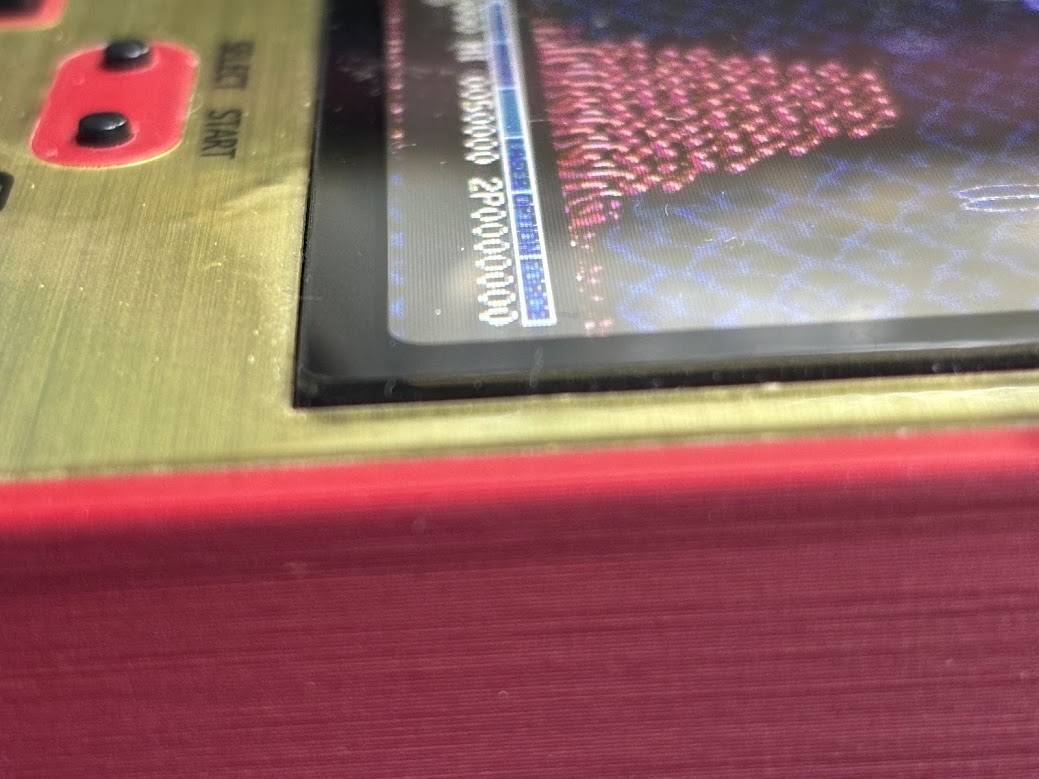

厚さが純正パーツと異なります

『携帯FC作成キット』で推奨されている液晶モニタに付属されている保護パネルは1mmの透明板を使用していますが、本品は2mmの透明アクリルを使用しています。

そのため、取り付けると若干厚みが増して表面が「ツライチ」にはなりません。

とりつけ方法

『携帯FC作成キット』ほぼ完成状態まで作成して、液晶画面の上に取り付けるだけです。

マニュアルに記載されているサイズに合わせてカットしているのでそのまま載せるだけです。

位置や貼付面を決めたら、画面表示領域外の銀色部分とケース部分に小さく粘着テープなどを使って固定してください。

※サイズに関しては、複数本体で試していますが『液晶保護パネルfor携帯FC作成キット』、『携帯FC作成キット』お互いの個体差で装着時にはめ込みづらい場合がある可能性があります。

その際はお手数おかけいたしますがケースもしくはアクリルパネルを削る等の加工してご使用ください。

※接着剤などを使用するとアクリルの透明部分が曇る可能性がありますので使用しないでください。

取付イメージ

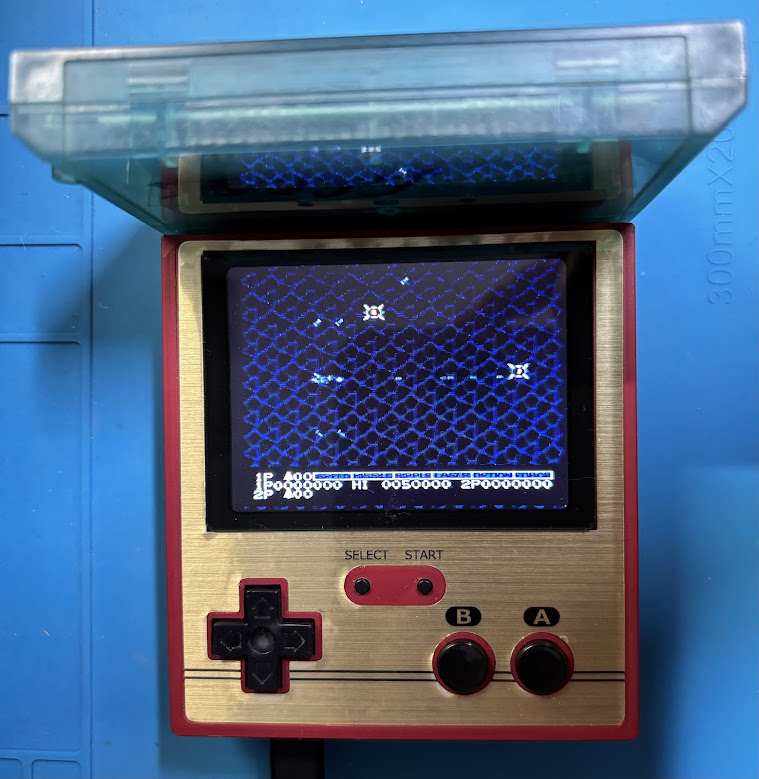

本来想定している「黒い面」を表にして取り付けた状態です。

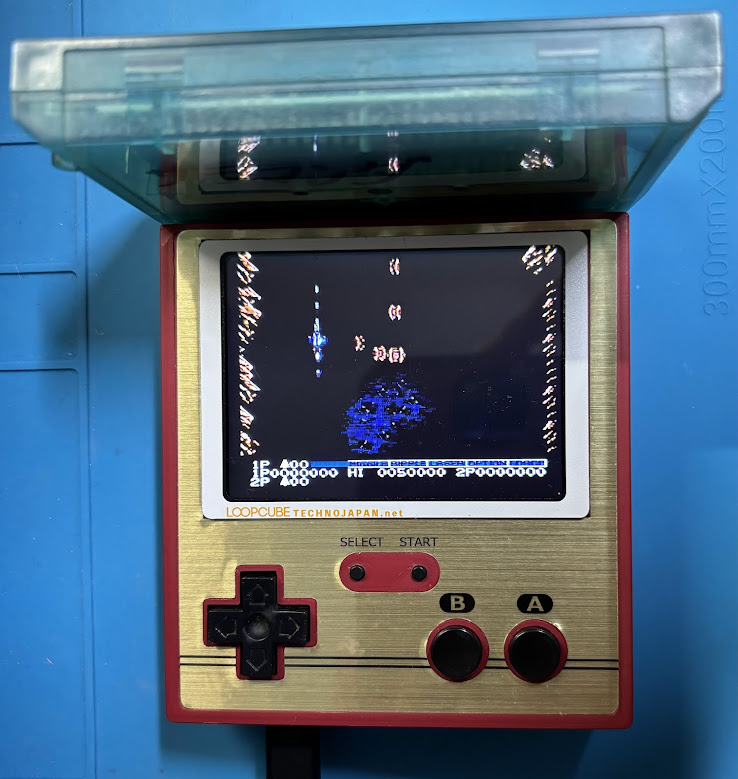

印刷面が上にくるので繰り返しになりますが「非推奨」ですが「白い面」を表にして取り付けたイメージです。

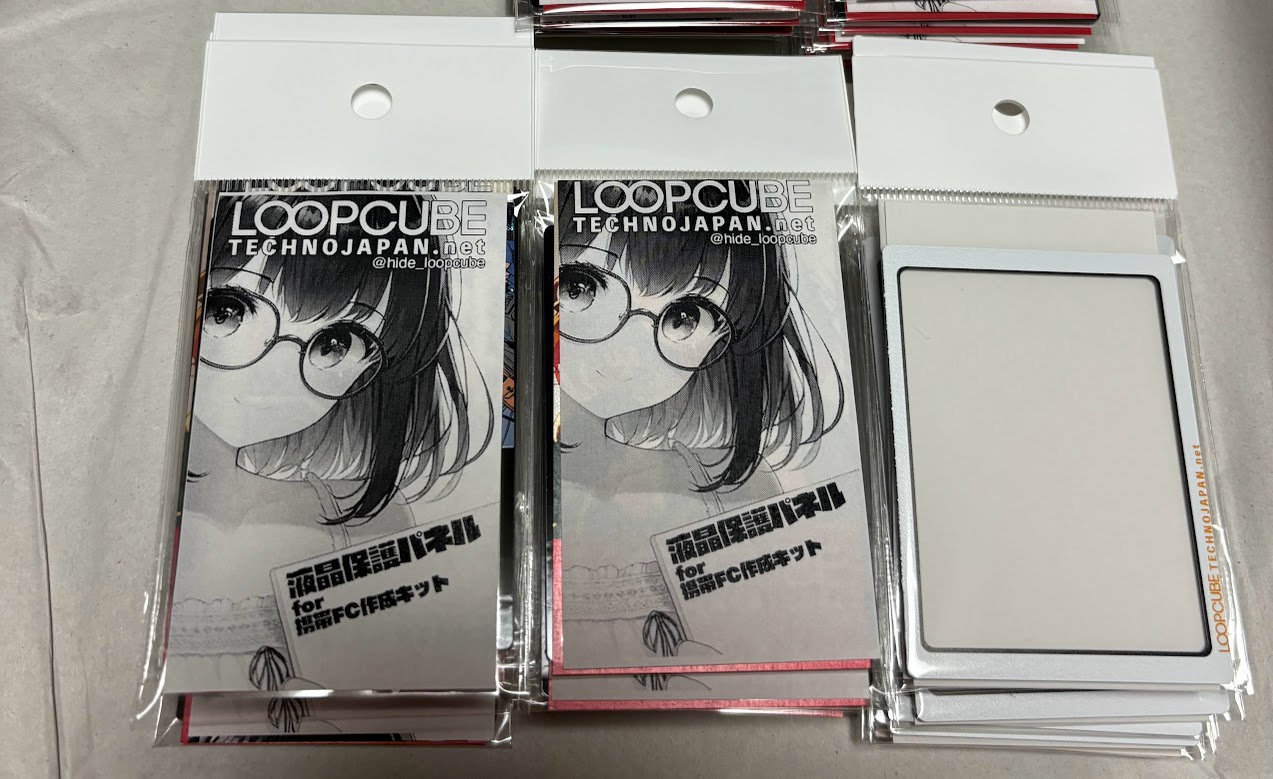

入手方法

『携帯FC作成キット』を販売している家電のケンちゃんの店頭、通販サイトにて5/2より販売しています。

リンク：家電のケンちゃん「液晶保護パネル for 携帯FC作成キット」販売ページ

リンク：家電のケンちゃん

リンク：家電のHRDちゃん X ヽ(´ー｀)ノｴｯｸｽ(X/旧Twitter）
